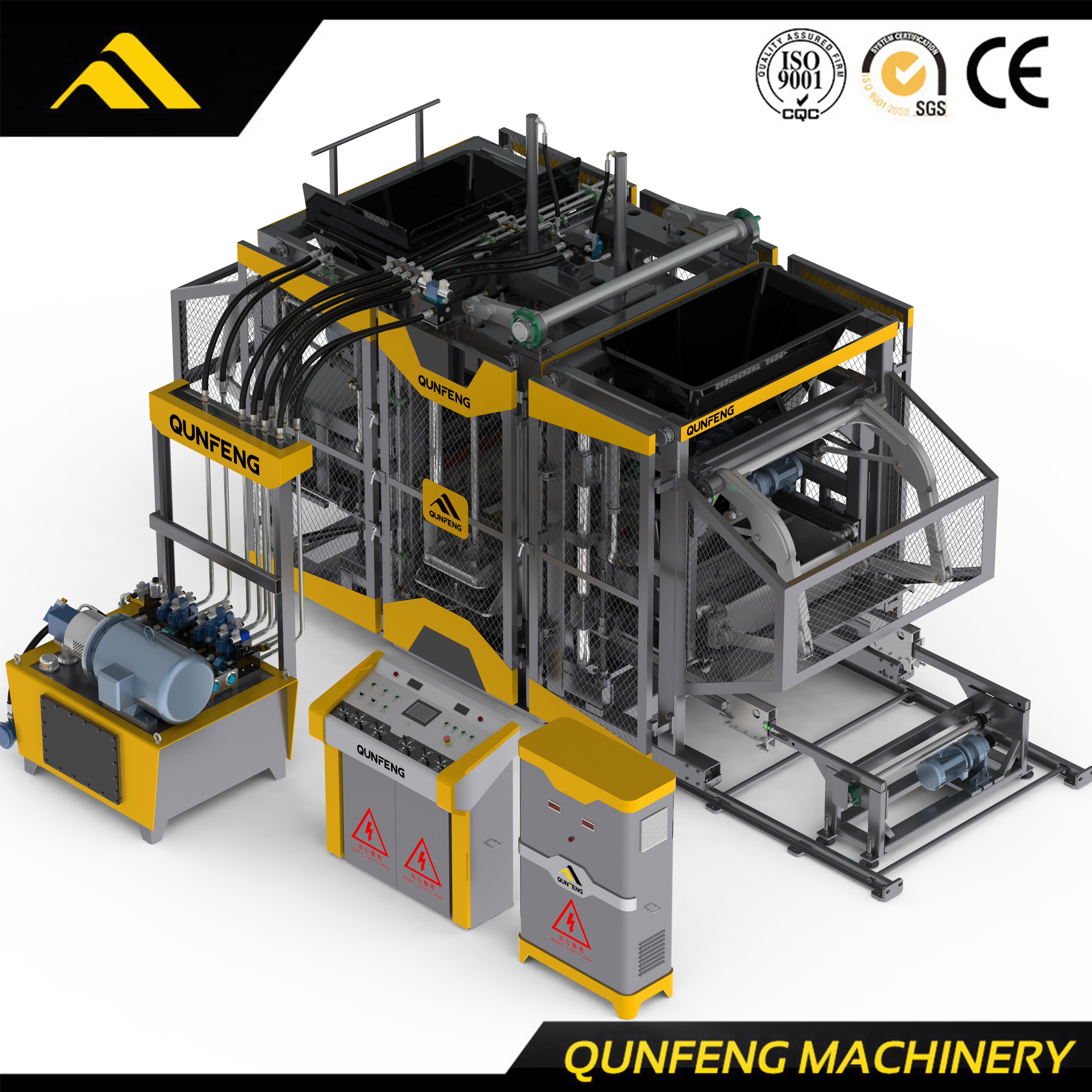

La Qunfeng QS1300 es una máquina bloquera automática de alto rendimiento diseñada para la producción comercial a gran escala. Impulsada por una avanzada tecnología de servo electrohidráulico, logra un ciclo de moldeo ultrarrápido de 10 segundos, lo que ofrece un rendimiento y una densidad significativamente mayores que las máquinas estándar. Es la mejor opción para plantas de adoquines y bloques de alta capacidad.
Tecnología central:Servovibración (Ahorro de energía y reducción de ruido)
Velocidad de producción:10 segundos / Ciclo (velocidad supersónica)
Tamaño de paleta grande:1100x950mm (Salida masiva por lote)
Ideal para:Plantas de adoquines y bloques huecos a gran escala.
| Cantidad: | |
|---|---|

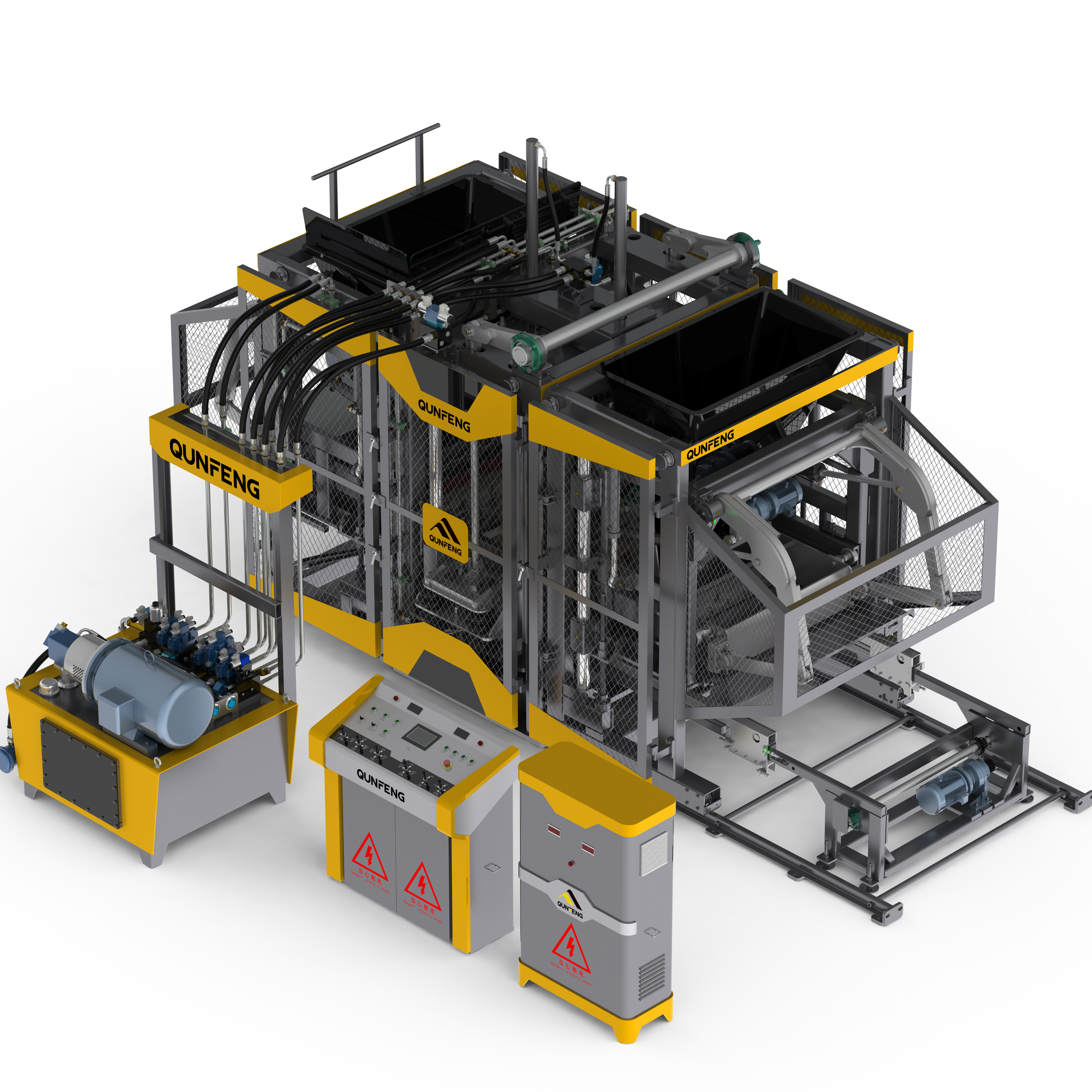

QS1300
QUNFENG
Descripción del Producto
Tecnología: Sistema PLC totalmente automatizado
Impulsado por un sistema PLC Siemens totalmente automatizado, el QS1300 reduce significativamente la dependencia manual, logrando un ahorro del 15 % en costos de mano de obra en comparación con las máquinas semiautomáticas estándar.
Tecnología: respuesta dinámica rápida
La tecnología de integración avanzada garantiza una respuesta dinámica rápida y movimientos precisos. Esta sincronización ofrece un aumento del 20% en la producción por turno.
Tecnología: Diseño de aislamiento de vibraciones
El diseño exclusivo de la suspensión aísla eficazmente las vibraciones del marco. Esto prolonga la vida útil de la máquina y garantiza una reducción del 10% en la contaminación acústica , creando un entorno de trabajo más seguro.
Tecnología: sistema de alarma en tiempo real
Equipado con un sistema de alarma de falla automática en tiempo real. Identifica problemas al instante y guía a los operadores hacia la solución, lo que ofrece un ahorro de tiempo del 30 % en la resolución de problemas..
Tecnología: Lógica de potencia inteligente
La lógica de arranque inteligente gestiona la curva de potencia de forma eficiente. Esto protege el motor y conduce a una mejora del 20% en la eficiencia de trabajo general..
Tecnología: Almacenamiento de relación PLC
Los programas de relación de materiales se almacenan directamente en el controlador PLC. Esto elimina el error humano y garantiza una calidad de bloque constante en cada lote ('Cero interferencia manual').
Tecnología: Conectividad inteligente en la nube
La conectividad inteligente en la nube de Qunfeng permite a nuestros técnicos expertos diagnosticar y resolver problemas de software de forma remota en cualquier ubicación, maximizando el tiempo de actividad.
Tecnología: Configuración personalizada
Proporcionamos configuraciones de diseño personalizadas para satisfacer sus necesidades de producción específicas (desde líneas simples hasta plantas completamente automatizadas), maximizando la eficiencia y el retorno de la inversión..
Tecnología: optimización del espacio + cambio rápido
Diseñado para reducir el espacio ocupado por la fábrica en un 15 % en comparación con las líneas estándar. Cuenta con un sistema de cambio rápido de molde que permite cambiar de tipo de producción en menos de 20 minutos , maximizando la agilidad operativa.
Tecnología: moldes tratados térmicamente + pilares endurecidos
Equipado con placas de molde tratadas térmicamente y pilares guía endurecidos. Probado rigurosamente durante 5 millones de ciclos sin pérdida de precisión , lo que garantiza una integridad estructural a largo plazo y un mantenimiento mínimo.
Optimizado para Sponge City Solutions (Estándares IKN): El QS1300 es el punto de referencia de la industria para adoquines permeables de alta porosidad, lo que garantiza cero compromiso estructural y cumple con los estándares internacionales de drenaje de agua de 2026.
9 componentes principales para la máquina de servobloques | ||
|
|
|
|
|
|
|
|
|
Comparación de parámetros básicos y ventajas competitivas frente a los estándares de la industria.
| Datos técnicos | Ventaja competitiva | de la especificación QS1300 (frente al estándar de la industria) |
|---|---|---|
| Tamaño de la plataforma | 1400x1200mm | Área enorme: El área de moldeo extremadamente grande permite una producción máxima de ladrillos por ciclo (por ejemplo, 54 ladrillos estándar). |
| Tiempo de ciclo | 10-18 segundos | Velocidad supersónica: el sistema servoaccionado garantiza la velocidad de moldeo más rápida de su clase, ideal para la producción comercial. |
| Frecuencia de vibración | 0 -75 Hz (servo) | Alta densidad: La vibración de alta frecuencia ajustable garantiza una compactación y resistencia superiores para adoquines y bloques. |
| potencia total | 60,6 kilovatios | Potencia optimizada: Proporciona una presión hidráulica robusta (21 MPa) al tiempo que mantiene la eficiencia energética mediante el servocontrol. |
| Altura adecuada del bloque | 35-300 milímetros | Alta versatilidad: Capaz de producir de todo, desde finas chapas decorativas (35 mm) hasta grandes bloques huecos (300 mm). |
| Presión nominal | 21MPa | Fuerza hidráulica: La alta presión garantiza un conformado rápido y una compactación ajustada del material. |
| Dimensión (largo x ancho x alto) | 3400×2350×3500 milímetros |
| Datos técnicos Ventaja competitiva | de la especificación QS1300 | (frente al estándar de la industria) |
|---|---|---|
| Tamaño de la plataforma | 1400x1200mm | Área enorme: El área de moldeo extremadamente grande permite una producción máxima de ladrillos por ciclo (por ejemplo, 54 ladrillos estándar). |
| Tiempo de ciclo | 10-18 segundos | Velocidad supersónica: el sistema servoaccionado garantiza la velocidad de moldeo más rápida de su clase, ideal para la producción comercial. |
| Frecuencia de vibración | 0 -75 Hz (servo) | Alta densidad: La vibración de alta frecuencia ajustable garantiza una compactación y resistencia superiores para adoquines y bloques. |
| potencia total | 60,6 kilovatios | Potencia optimizada: Proporciona una presión hidráulica robusta (21 MPa) al tiempo que mantiene la eficiencia energética mediante el servocontrol. |
| Altura adecuada del bloque | 35-300 milímetros | Alta versatilidad: Capaz de producir de todo, desde finas chapas decorativas (35 mm) hasta grandes bloques huecos (300 mm). |
| Presión nominal | 21MPa | Fuerza hidráulica: La alta presión garantiza un conformado rápido y una compactación ajustada del material. |
| Dimensión (largo x ancho x alto) | 3400×2350×3500 milímetros | Diseño Industrial: Estructura robusta diseñada para operación continua 24 horas al día, 7 días a la semana en plantas de gran escala. |
Nota: La capacidad de producción depende del tamaño específico del ladrillo y de la combinación de materias primas.
| Leyenda | Tamaño del producto (mm) | Uds./Palet | Piezas/Hora | ||
 | 240*115*53 | 56 | 14000-17000 | ||
 | 200*100*60 | 36 | 5900-6500 | ||
 | 225*112,5*60 | 28 | 4600-5000 | ||
 | 390*140*190 | 12 | 2400-2800 | ||
| 400*200*200 | 10 | 2000-2400 | ||
Nota: El tiempo del ciclo de moldeo y la capacidad horaria cambiarán según la proporción y la calidad de la materia prima.
Línea de montaje
Línea de producción de fabricación de bloques simples (línea única)
Planta de fabricación de bloques completamente automática con apilador
Línea de producción de fabricación de bloques completamente automática
Línea de producción de bloques completamente automática con rejilla de curado
Solicitud
Serie de materiales de pared de construcción
Ladrillo de macizo de flores |
Ladrillo partido |
Ladrillo partido |
Ladrillo partido |
Ladrillo partido |
Ladrillo Macizo |
Azulejos de pared |
Azulejos de pared |
Ladrillo permeable serie
|
|
|
|
|  Ladrillo antiguo |
|
Pavimento de cadena |
|
|
|
|
|
|
|
Ladrillo partido, Ladrillo de pavimento |
|
|
|  Adoquín |
|
|
|
|
Serie de piedra de cuña de carretera
|
|
|
|
|
|
|
Serie de ladrillos protectores de pendientes
|
|
|
|
|
|
|
|
|
|
Caso del cliente
Serie de materiales de pared de construcción
 Rusia |  Arabia Saudita |
Egipto |
Arabia Saudita |
Vietnam |
Vietnam |
Vietnam |
Vietnam |
 India |
India |
Porcelana |  Porcelana |
Porcelana |
Porcelana |
 Porcelana |
Porcelana |
Porcelana |
Porcelana |
 Porcelana |
Porcelana |
Servosistema eficiente
Sistema hidráulico estable
Vaciado de airbag
El diseño del cabezal de prensa con dos cilindros de aceite.
Dispositivo de limpieza accionado por aire
Tipo ping-pong para alimentación de material.
Brazo de alimentación en forma de arco
Modularizar la vibración excéntrica
Sistema de control automático
Ladrillo permeable
adoquines
Ladrillo antiguo
Ladrillo antiguo
Ladrillo antiguo
Pavimento de cadena
Ladrillo de pavimento
Ladrillo antiguo
Ladrillo antiguo
Ladrillo de pavimento
Ladrillo de pavimento
Ladrillo de pavimento
Ladrillo de pavimento
Ladrillo de hierba
Ladrillo de hierba
Adoquín
Adoquín
Adoquín
Adoquín
Adoquín
Piedra de cuña de carretera
Piedra de cuña de camino
Piedra de cuña de camino
Piedra de cuña de camino
Piedra de cuña de camino
Piedra de cuña de camino
Piedra de cuña de camino
Ladrillos protectores de pendientes
Ladrillo protector de pendientes
Ladrillo protector de pendientes
Ladrillo protector de pendientes
Ladrillo protector de pendientes
Ladrillo protector de pendientes
Ladrillo protector de pendientes
Ladrillo protector de pendientes
Ladrillo protector de pendientes
Ladrillo protector de pendientes
