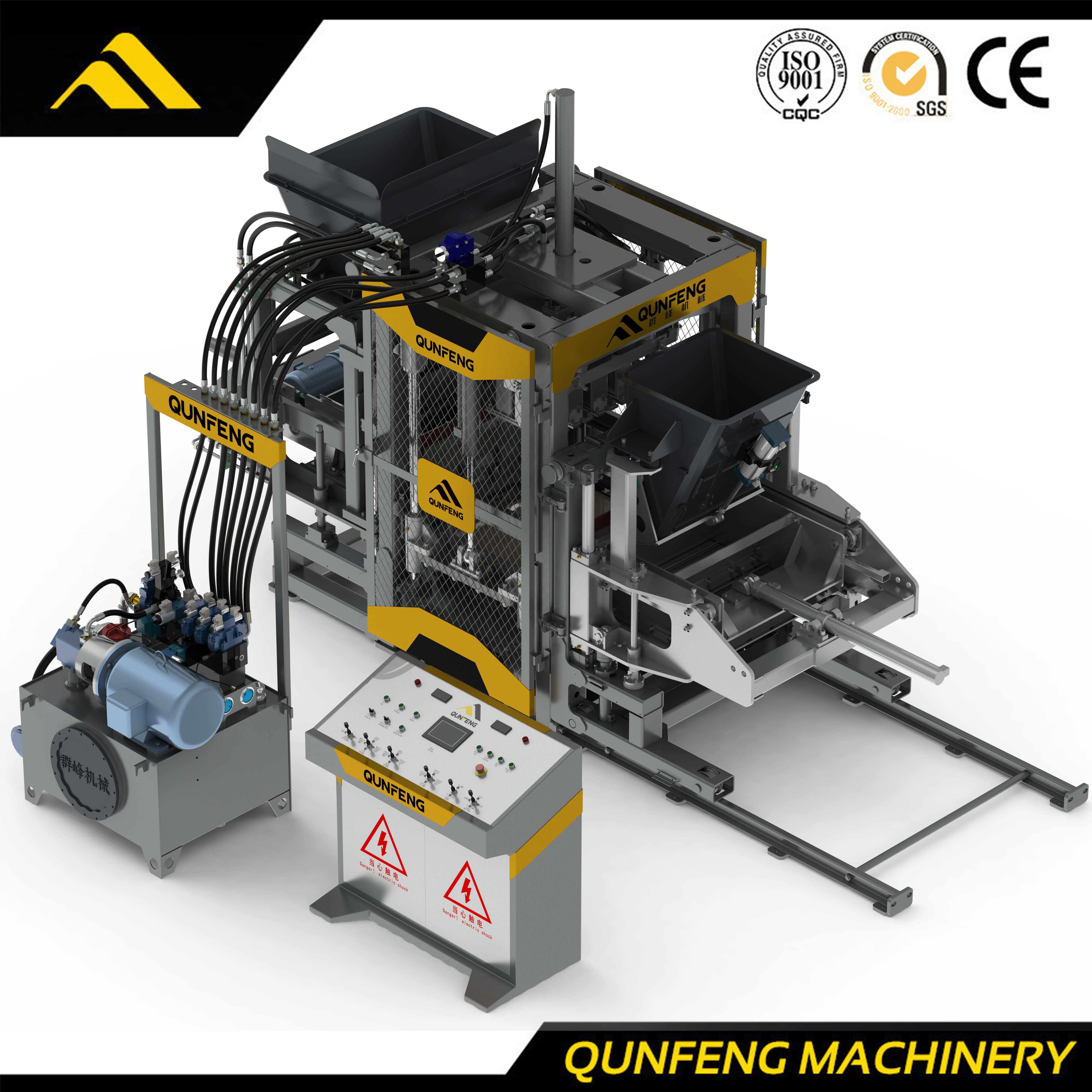

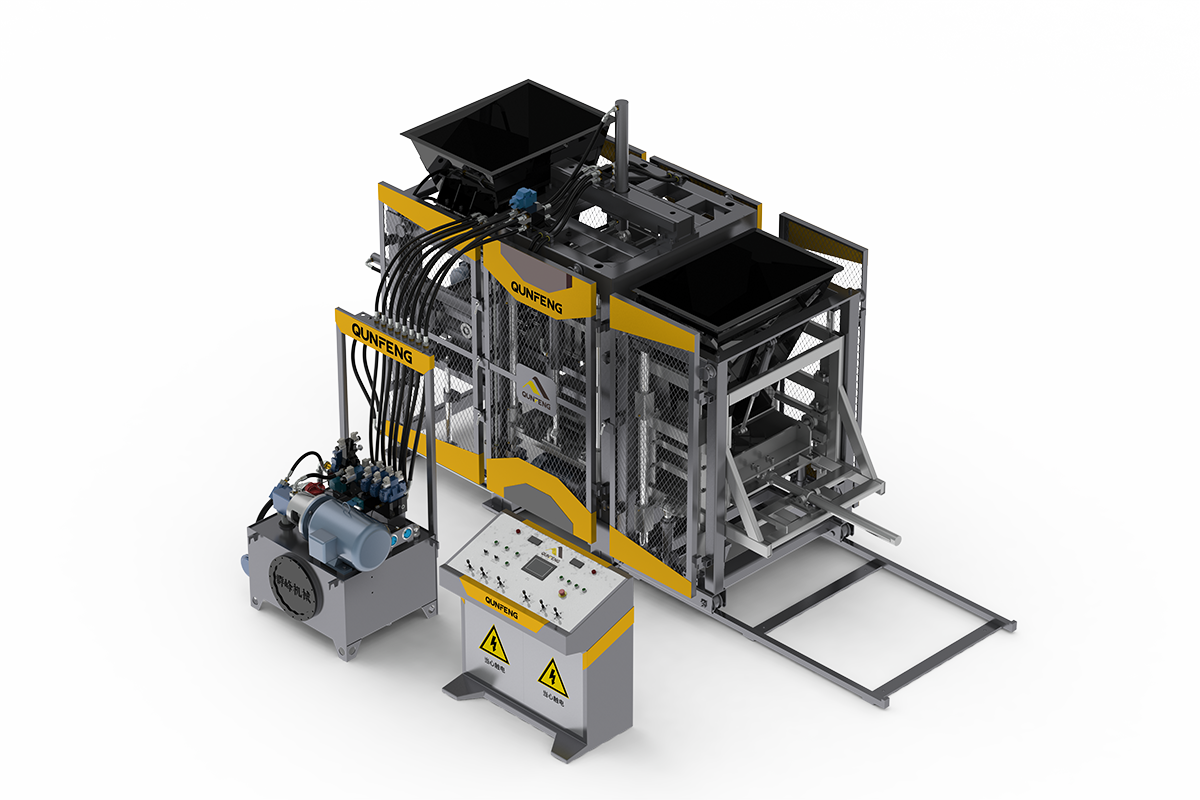

El QS700 es un altamente eficiente Máquina automática de bloques Diseñado para producción a mediana escala. Al utilizar un sistema de conformado hidráulico compacto y un control PLC inteligente, ofrece un rendimiento estable y una producción de alta densidad, ofreciendo un excelente equilibrio entre inversión y productividad.
Moldura de alta densidad:El sistema de vibración vertical integrado garantiza una compacidad uniforme y una resistencia superior tanto para adoquines como para bloques huecos.
Eficiencia operativa:Diseñado para un bajo consumo de energía y facilidad de mantenimiento, maximizando la producción diaria y minimizando los costos operativos a largo plazo.
Aplicación versátil:Optimizado para utilizar residuos de construcción, escorias y cenizas volantes. Se adapta fácilmente a diversas necesidades del mercado, incluidos bordillos, bloques entrelazados y adoquines de jardinería, simplemente cambiando los moldes.
Ideal para empresas de fabricación de bloques en crecimiento que buscan durabilidad, flexibilidad y un rápido retorno de la inversión.
| Cantidad: | |
|---|---|
QS700
Qunfeng
Descripción del Producto
Tecnología: Altura de bloque adecuada 50-200 mm
Diseñado para una amplia adaptabilidad. La máquina admite un rango de altura de moldura de 50 mm a 200 mm , lo que la hace perfecta para producir de todo, desde adoquines estándar hasta bloques huecos de carga.
Tecnología: bajo costo operativo + alta calidad del producto
Ofrece bloques premium de alta densidad y al mismo tiempo mantiene bajos los gastos operativos. Este equilibrio garantiza un rápido retorno de la inversión , haciendo accesible una producción de alta calidad con costos de funcionamiento diarios mínimos.
Tecnología: Tamaño reducido + Operación flexible
Un modelo compacto que no sacrifica nada en funcionalidad. Presenta funciones completas en un tamaño reducido, ofreciendo un funcionamiento flexible y una fácil instalación en fábricas con espacio limitado.
Tecnología: Sistema PLC + Memoria de datos
Adopta el avanzado sistema de control PLC Siemens para garantizar una alta estabilidad y confiabilidad. Su función de memoria de datos permite ajustes sencillos de los parámetros, lo que reduce significativamente la curva de aprendizaje de los operadores.
Tecnología: Tecnología de válvula proporcional
Equipado con válvulas proporcionales de alta dinámica que regulan automáticamente el flujo y la presión del aceite. Esto protege los cilindros hidráulicos al tiempo que garantiza una velocidad de moldeo rápida y dimensiones consistentes del producto.
Tecnología: alimentación obligatoria para romper el arco
Utiliza un sistema de alimentación obligatoria con rastrillo giratorio de 360° . Este mecanismo descompone rápidamente los arcos de material, asegurando un llenado rápido y uniforme del molde para una densidad de bloque superior.
Componentes principales de la máquina de servobloques | |
Sistema de vibración |  Sistema de alimentación de material |
Gabinete eléctrico |
sistema hidráulico |
Comparación de parámetros básicos y ventajas competitivas frente a los estándares de la industria.
| Datos técnicos | Especificación QS700 | Ventaja competitiva (frente al estándar de la industria) |
|---|---|---|
| Presión nominal | 21MPa | Moldura de alta presión: garantiza una densidad superior y resistencia a la carga, cumpliendo con estrictos estándares municipales para adoquines de servicio pesado. |
| Frecuencia de vibración | 0-75Hz | Control de frecuencia variable: rango de frecuencia más amplio que los motores estándar de 50 HZ, lo que permite una compactación optimizada según el tipo de material y reduce el tiempo del ciclo. |
| Altura adecuada del bloque | 50-250 milímetros | Versatilidad: Perfectamente optimizado para una amplia gama de productos: desde adoquines finos (50-80 mm) hasta bloques huecos estándar (190 mm) y ladrillos entrelazados. |
| potencia total | 40,5 kilovatios | Distribución inteligente de energía: maximiza la eficiencia energética de salida mientras mantiene un rendimiento de alto torque, lo que reduce significativamente el costo de electricidad por ladrillo. |
| Ciclo de moldeo | 12-18 segundos | Productividad superior: tiempos de ciclo entre un 15 y un 20 % más rápidos que los sistemas de transmisión mecánica tradicionales, lo que lo convierte en la opción ideal para una producción eficiente a mediana escala. |
| Tamaño de la plataforma | 880x680mm | Rentabilidad optimizada: el tamaño de la plataforma está diseñado para equilibrar un alto rendimiento con menores costos de equipos auxiliares (bastidores/paletas), ofreciendo el mejor retorno de la inversión para esta clase de máquinas. |
| Leyenda | Tamaño del producto (mm) | Uds./Palet | Piezas/Hora | ||
 | 240*115*53 | 30 | 7700-9000 | ||
 | 200*100*60 | 21 | 3400-3800 | ||
 | 225*112,5*60 | 15 | 2400-2700 | ||
 | 390*140*190 | 6 | 1200-1400 | ||
| 400*200*200 | 6 | 1200-1400 | ||
Nota: El tiempo del ciclo de moldeo y la capacidad horaria cambiarán según la proporción y la calidad de la materia prima.
Línea de montaje
Solicitud
Serie de materiales de pared de construcción
 |  |  |  |
| Ladrillo de macizo de flores | Ladrillo partido | Ladrillo partido | Ladrillo partido |
 |  |  | |
| Ladrillo de pared | Ladrillo Macizo | Azulejos de pared |
Serie de adoquines
 |  |  |  |
Ladrillo permeable | Ladrillo permeable | Ladrillo antiguo | Ladrillo antiguo |
 |  |  |  |
Ladrillo antiguo | Ladrillo antiguo | Pavimento de cadena | Pavimento de cadena |
 |  |  |  |
Ladrillo de pavimento | Ladrillo antiguo | Ladrillo antiguo | Ladrillo de pavimento |
 |  |  |  |
Ladrillo de pavimento | Ladrillo de pavimento | Ladrillo de pavimento | Ladrillo partido, Ladrillo de pavimento |
 |  |  |  |
Ladrillo de hierba | Ladrillo de hierba | Adoquín | Adoquín |
 |  |  |  |
Adoquín | Adoquín | Adoquín | Adoquín |
 |  |  |  |
Adoquín | Adoquín | Adoquín | Adoquín |
Serie de piedra de cuña de carretera
 |  |  |  |
Piedra de cuña de camino | Piedra de cuña de camino | Piedra de cuña de camino | Piedra de cuña de camino |
 |  |  | |
Piedra de cuña de camino | Piedra de cuña de camino | Piedra de cuña de camino |
Serie de ladrillos protectores de pendientes
 |  |  |  |
Ladrillo protector de pendientes | Ladrillo protector de pendientes | Ladrillo protector de pendientes | Ladrillo protector de pendientes |
 |  |  |  |
Ladrillo protector de pendientes | Ladrillo protector de pendientes | Ladrillo protector de pendientes | Ladrillo protector de pendientes |
 |  | ||
Ladrillo protector de pendientes | Ladrillo protector de pendientes |
Caso del cliente
 |  |
| Filipinas | Filipinas |
